NPT、PT、PF等螺紋的代號含義種類！
發布時間：2024-03-21
發布者：本站
瀏覽次數：412
標注方法：螺紋直徑—每英寸牙數 系列代號—精度等級
示例：粗牙系列 3/8—16 UNC—2A
細牙系列 3/8—24 UNF—2A
特細牙系列 3/8—32 UNFF—2A
定螺距系列 3/8—20 UN—2A
國別 代號
中國 G
日本 G、PF
英國 BSP、BSPP
法國 G
德國 R(內螺紋)、K(外螺紋)
前蘇聯 G、TPУБ
ISO Rp
國別 代號
中國 ZG、R(外螺紋)
英國 BSPT、 R(外螺紋)、Rc(內螺紋)
法國 G(外螺紋)、R(外螺紋)
德國 R(外螺紋)
日本 PT、R
ISO R(外螺紋)、Rc(內螺紋)
國別 代號
中國 Z(舊) NPT(新)
美國 NPT
蘇聯 B
國別 代號
中國 T(舊) Tr(新)
德國 Tr
前蘇聯 Tr
1、國際公制標準螺紋(International Metric Thread System)：
我國國家標準CNS 采用之螺紋。牙頂為平面，易於車削，牙底則為圓弧形，以增加螺紋強度。螺紋角為60 度，規格以M 表示。公制螺紋可分粗牙及細牙二種。表示法如M8x1.25。(M：代號、8：公稱直徑、1.25：螺距)。
2、美國標準螺紋(American Standard Thread)：
螺紋頂部與根部皆為平面，強度較佳。螺紋角亦為60 度，規格以每英寸有幾牙表示。此種螺紋可分為粗牙(NC)；細牙(NF)；特細牙(NEF)三級。表示法如1/2-10NC。(1/2：外徑；10：每寸牙數；NC代號)。
3、統一標準螺紋(Unified Thread)：
由美國、英國、加拿大三國共同制訂，為目前常用之英制螺紋。
螺紋角亦為60 度，規格以每英寸有幾牙表示。此種螺紋可分為粗牙(UNC)；細牙(UNF)；特細牙(UNEF)。表示法如1/2-10UNC。(1/2：外徑；10：每寸牙數；UNC代號)
4、V形螺紋(Sharp V Thread)：
頂部與根部均成尖狀，強度較弱，亦壞不常使用。螺紋角為60 度。
5、惠式螺紋(Whitworth Thread)：
英國國家標準采用之螺紋。螺紋角為55 度，表示符號為”W”。
適用於滾壓法制造。表示法如W1/2-10。(1/2：外徑；10：每寸牙數；W代號)。
6、圓螺紋(Knuckle Thread)：
為德國DIN 所定之標準螺紋。適用於燈泡、橡皮管之連接。表示符號為”Rd”。

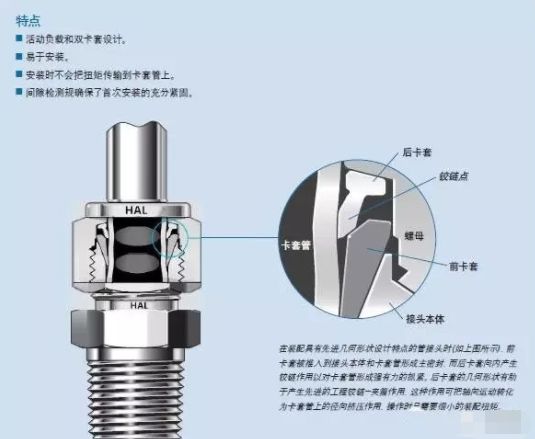

7、管用螺紋(Pipe Thread)：
為防止泄漏用的螺紋，經常用於氣體或液體之管件連結。螺紋角為55 度，可分為直管螺紋代號為”P.S.、N.P.S.”和斜管螺紋代號為”N.P.T.”，其錐度為1：16，即每尺3/4 寸。
8、方螺紋(Square Thread)：
傳動效率大，僅次於滾珠螺紋，而磨損后無法用螺帽調整，為其缺點。一般用於虎鉗之螺桿及起重機之螺紋。
9、梯形螺紋(Trapezoidal Thread)：
又稱愛克姆螺紋。傳動效率較方螺紋稍小，但磨損后可用螺帽調整。公制之螺紋角為30 度、英制之螺紋角為29 度。一般用於車床之導螺桿。表示符號為”Tr”。
又稱斜方螺紋，只適於單方向傳動。如螺旋千斤頂、加壓機等。表示符號為”Bu”。
11、滾珠螺紋：
為傳動效率最好之螺紋，其制造困難，成本極高，乃用於精密之機械上。如數控工具機之導螺桿。
英制螺栓之表示法：
LH 2N 5/8 × 3 - 13 UNC-2A
(1)LH為左螺紋 (RH為右螺紋，可省略) 。
(2)2N雙線螺紋。
(3)5/8 英制螺紋，外徑 5/8 ”。
(4)3 螺栓長度3” 。
(5)13 螺紋每寸牙數13 牙。
(6)UNC統一標準螺紋粗牙。
(7)2 級配合，外螺紋(3：緊配合；2：中配合；1：松配合) A:外螺紋(可省略)
英制螺紋：
英制螺紋之大小，通常以螺紋上每寸長度有若干螺紋數表示，簡稱為「每寸牙數」，恰等於螺距之倒數。例如每寸8 牙之螺紋，其螺距為1/8 寸。
